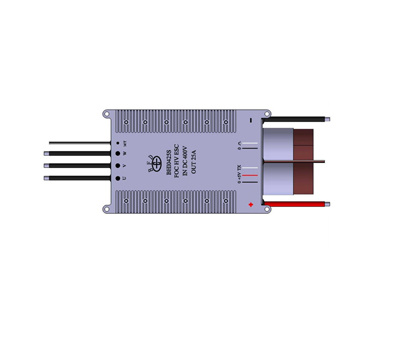

BHI0425S型電調
關鍵詞:
所屬分類:
產品詳情
專為大載荷多旋翼研制、FOC控制弦波驅動、是-款滿足三防和電磁兼容要求的高效電調。整個電調安裝調試快捷便利，走線簡潔，造型美觀。搭配14125高壓無刷電機和47時螺旋槳，拉力30kg時，力效可達6.15g/w,最大拉力可達60kg。
先進的控制理論：采用FOC控制算法、SVPWM驅動方式，與方波相比，電機運行更平穩，噪音低，加減速特性好，效率提升約10%；在線監控：系統提供設備自檢及運行參數監控，包括母線電壓、母線電流、MOS溫度、電容溫度、電機溫度、電機轉速、電機運行狀態、故障狀態等；完備的保護功能：軟件具備過壓、欠壓、軟硬件過流、軟件限流、過溫、缺相等保護功能；良好的熱設計：PCB板采用共形結構，高壓功率器件均勻分布在邊緣，熱量直接傳導給散熱器，充分利用螺旋槳吹風產生的氣流，強制冷卻；寬工作電壓：支持DC200~600V；電磁兼容性設計：采用EMC模塊，滿足系統電磁兼容要求。
技術參數
|
基本參數 |
||||||||
|
外觀尺寸 |
185x100x35mm（長x寬x高） |
重量（含線） |
752g |
|||||
|
電源線 |
硅膠線-紅色/黑色-12AWG |
電機線 |
硅膠線-黑色-12AWG |
|||||
|
信號線 |
兩線/三線絞合 |
信號線接口 |
杜邦三芯母頭 |
|||||
|
性能參數 |
||||||||
|
支持電壓 |
DC200~600V |
BEC |
無 |
|||||
|
持續電流 |
20A |
最大電流（10s） |
25A |
|||||
|
油門行程范圍 |
1150~1950us |
油門頻率范圍 |
50~400Hz |
|||||
|
驅動方式 |
弦波 |
電機測溫線 |
有 |
|||||
|
負載測試數據 |
||||||||
|
環境溫度 |
26℃ |
環境濕度 |
70% |
|||||
|
槳葉 |
油門（%） |
轉速 |
電壓（V） |
電流（A） |
功率 |
拉力 |
力效（g/w） |
電機 |
|
JXF |
18.1 |
1420 |
402.4 |
2.0 |
0.80 |
9.75 |
12.11 |
14125高壓 |
|
25.0 |
1610 |
402.4 |
3.0 |
1.21 |
12.50 |
10.35 |
||
|
31.0 |
1750 |
402.4 |
4.0 |
1.61 |
14.93 |
9.28 |
||
|
36.4 |
1880 |
402.4 |
5.0 |
2.01 |
17.50 |
8.70 |
||
|
40.0 |
1980 |
402.3 |
6.0 |
2.41 |
19.20 |
7.95 |
||
|
44.4 |
2080 |
402.3 |
7.0 |
2.82 |
21.50 |
7.63 |
||
|
48.5 |
2160 |
402.3 |
8.0 |
3.22 |
23.20 |
7.21 |
||
|
51.8 |
2240 |
402.2 |
9.0 |
3.62 |
24.50 |
6.77 |
||
|
55.6 |
2320 |
402.2 |
10.0 |
4.02 |
26.50 |
6.59 |
||
|
59.1 |
2400 |
402.2 |
11.0 |
4.42 |
28.40 |
6.42 |
||
|
61.3 |
2450 |
402.2 |
12.0 |
4.83 |
29.80 |
6.17 |
||
|
63.9 |
2500 |
402.1 |
13.0 |
5.23 |
31.20 |
5.97 |
||
|
66.5 |
2560 |
402.1 |
14.0 |
5.63 |
32.60 |
5.79 |
||
|
68.4 |
2590 |
402.1 |
15.0 |
6.03 |
33.20 |
5.50 |
||
|
71.0 |
2650 |
402.1 |
16.0 |
6.43 |
34.80 |
5.41 |
||
|
73.1 |
2690 |
402.0 |
17.0 |
6.83 |
36.10 |
5.28 |
||
|
76.5 |
2750 |
402.0 |
18.0 |
7.24 |
38.20 |
5.28 |
||
|
77.9 |
2770 |
402.0 |
19.0 |
7.64 |
39.20 |
5.13 |
||
|
79.7 |
2810 |
401.9 |
20.0 |
8.04 |
39.90 |
4.96 |
||
|
81.4 |
2830 |
401.9 |
21.0 |
8.44 |
40.50 |
4.80 |
||
|
工程圖 |
||||||||
BHI0425S型電調
專為大載荷多旋翼研制、FOC控制弦波驅動、是-款滿足三防和電磁兼容要求的高效電調。整個電調安裝調試快捷便利，走線簡潔，造型美觀。搭配14125高壓無刷電機和47時螺旋槳，拉力30kg時，力效可達6.15g/w,最大拉力可達60kg。
所屬分類：
高壓集成動力系統
產品附件：
關鍵詞:
產品描述
專為大載荷多旋翼研制、FOC控制弦波驅動、是-款滿足三防和電磁兼容要求的高效電調。整個電調安裝調試快捷便利，走線簡潔，造型美觀。搭配14125高壓無刷電機和47時螺旋槳，拉力30kg時，力效可達6.15g/w,最大拉力可達60kg。
先進的控制理論：采用FOC控制算法、SVPWM驅動方式，與方波相比，電機運行更平穩，噪音低，加減速特性好，效率提升約10%；在線監控：系統提供設備自檢及運行參數監控，包括母線電壓、母線電流、MOS溫度、電容溫度、電機溫度、電機轉速、電機運行狀態、故障狀態等；完備的保護功能：軟件具備過壓、欠壓、軟硬件過流、軟件限流、過溫、缺相等保護功能；良好的熱設計：PCB板采用共形結構，高壓功率器件均勻分布在邊緣，熱量直接傳導給散熱器，充分利用螺旋槳吹風產生的氣流，強制冷卻；寬工作電壓：支持DC200~600V；電磁兼容性設計：采用EMC模塊，滿足系統電磁兼容要求。
技術參數
|
基本參數 |
||||||||
|
外觀尺寸 |
185x100x35mm（長x寬x高） |
重量（含線） |
752g |
|||||
|
電源線 |
硅膠線-紅色/黑色-12AWG |
電機線 |
硅膠線-黑色-12AWG |
|||||
|
信號線 |
兩線/三線絞合 |
信號線接口 |
杜邦三芯母頭 |
|||||
|
性能參數 |
||||||||
|
支持電壓 |
DC200~600V |
BEC |
無 |
|||||
|
持續電流 |
20A |
最大電流（10s） |
25A |
|||||
|
油門行程范圍 |
1150~1950us |
油門頻率范圍 |
50~400Hz |
|||||
|
驅動方式 |
弦波 |
電機測溫線 |
有 |
|||||
|
負載測試數據 |
||||||||
|
環境溫度 |
26℃ |
環境濕度 |
70% |
|||||
|
槳葉 |
油門（%） |
轉速 |
電壓（V） |
電流（A） |
功率 |
拉力 |
力效（g/w） |
電機 |
|
JXF |
18.1 |
1420 |
402.4 |
2.0 |
0.80 |
9.75 |
12.11 |
14125高壓 |
|
25.0 |
1610 |
402.4 |
3.0 |
1.21 |
12.50 |
10.35 |
||
|
31.0 |
1750 |
402.4 |
4.0 |
1.61 |
14.93 |
9.28 |
||
|
36.4 |
1880 |
402.4 |
5.0 |
2.01 |
17.50 |
8.70 |
||
|
40.0 |
1980 |
402.3 |
6.0 |
2.41 |
19.20 |
7.95 |
||
|
44.4 |
2080 |
402.3 |
7.0 |
2.82 |
21.50 |
7.63 |
||
|
48.5 |
2160 |
402.3 |
8.0 |
3.22 |
23.20 |
7.21 |
||
|
51.8 |
2240 |
402.2 |
9.0 |
3.62 |
24.50 |
6.77 |
||
|
55.6 |
2320 |
402.2 |
10.0 |
4.02 |
26.50 |
6.59 |
||
|
59.1 |
2400 |
402.2 |
11.0 |
4.42 |
28.40 |
6.42 |
||
|
61.3 |
2450 |
402.2 |
12.0 |
4.83 |
29.80 |
6.17 |
||
|
63.9 |
2500 |
402.1 |
13.0 |
5.23 |
31.20 |
5.97 |
||
|
66.5 |
2560 |
402.1 |
14.0 |
5.63 |
32.60 |
5.79 |
||
|
68.4 |
2590 |
402.1 |
15.0 |
6.03 |
33.20 |
5.50 |
||
|
71.0 |
2650 |
402.1 |
16.0 |
6.43 |
34.80 |
5.41 |
||
|
73.1 |
2690 |
402.0 |
17.0 |
6.83 |
36.10 |
5.28 |
||
|
76.5 |
2750 |
402.0 |
18.0 |
7.24 |
38.20 |
5.28 |
||
|
77.9 |
2770 |
402.0 |
19.0 |
7.64 |
39.20 |
5.13 |
||
|
79.7 |
2810 |
401.9 |
20.0 |
8.04 |
39.90 |
4.96 |
||
|
81.4 |
2830 |
401.9 |
21.0 |
8.44 |
40.50 |
4.80 |
||
|
工程圖 |
||||||||
