BH-10025-D-C型共軸雙電機動力系統
關鍵詞:
所屬分類:
產品詳情
專為單軸額定負載在15~20kg多旋翼研制的集成一體化、FOC驅動、滿足三防和電磁兼容要求的高效強勁動力系統，適配40mm直徑碳管,單軸最大拉力35.48kg。整個系統安裝調試快捷便利，走線簡潔，造型美觀。搭配36X 12螺旋槳，拉力15. 0kg時，力效可達7. 4g/w;搭配38X 10螺旋槳，拉力15. 0kg時，力效可達7.7g/w.

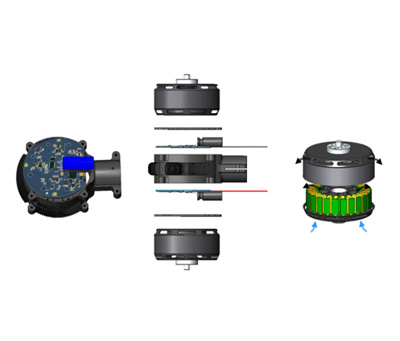

電機座與電調
·先進的控制理論：采用FOC控制算法、SVPWM驅動方式，與方波相比，電機運行更平穩，噪音低，加減速特性好，效率提升約10%;
·在線監控：系統提供設備自檢及運行參數監控，包括電壓、電流、轉速、溫度、系統工作狀態、故障報警等;
·完備的保護功能：軟件具備過壓、欠壓、軟硬件過流、軟件限流、過溫、缺相等保護功能;
·良好的熱設計：PCB板采用共形結構，高壓功率器件均勻分布在邊緣，熱量直接傳導給電機座，充分利用槳葉產生的氣流，主動散熱;
·電機、驅動器和電機座一體化集成設計：動力系統高度集中，易于安裝調試;
·寬工作電壓：支持80~96S Lipo;
·電磁兼容性設計：采用EMC模塊，滿足系統電磁兼容要求。
電機
·軸承壽命達1000h：采用新型自主專利結構、選用進口軸承;
·高效率：采用先進的磁路仿真優化技術設計齒槽結構及繞組;
·額定功率下溫升低：采用離心式的風冷結構，選用耐高溫特種漆包線和耐高溫磁鐵;
·嚴密防護：采用特殊工藝處理，防水防塵等級達IP55，同時具備防銹防腐蝕能力;
·滿足三防要求。
技術參數：
|
產品測試記錄表 |
|||||||
|
產品組成 |
10025高壓電機兩個、FOC 10A高壓電調兩個、電機座一個 |
||||||
|
產品測試型號 |
BH-10025-D-C |
報告編號 |
|
||||
|
產品基本數據 |
|||||||
|
單軸起飛重量 |
15~20kg |
單軸最大拉力 |
35.48kg |
||||
|
引出線長度 |
750mm |
力效（36吋） |
≥7.4g/w@15kg |
||||
|
防水防塵等級 |
IP55 |
使用環境溫度 |
-40℃~+55℃ |
||||
|
重量（含引出線） |
≤3.3kg |
支持電壓 |
DC300~400V |
||||
|
上、下槳距 |
181mm |
支持螺旋槳 |
34~38 |
||||
|
尺寸 |
164.5（長）×129（寬）×182.5（高）mm |
||||||
|
備注 |
出線規格、槳距、電機座機臂夾持件孔徑可根據客戶要求定制 |
||||||
|
電機 |
|||||||
|
KV值 |
11 |
重量（單個電機，含線） |
1.4kg |
||||
|
槽極結構 |
24N28P |
定子 |
10025 |
||||
|
電機尺寸 |
Φ110×53.5mm |
軸徑 |
17mm |
||||
|
空載電流 |
0.5A |
電阻 |
280mΩ |
||||
|
最大電流 |
12.5A |
最大功率 |
5kw |
||||
|
螺旋槳安裝孔位 |
4×M5 Φ30mm |
|
|
||||
|
電調 |
|||||||
|
驅動方式 |
弦波 |
BEC |
無 |
||||
|
支持電壓 |
DC300~400V |
持續電流 |
10A |
||||
|
最大電流（30S） |
20A |
油門行程范圍 |
1150~1950us |
||||
|
油門頻率范圍 |
50~400Hz |
重量（單個電調） |
120g |
||||
|
負載測試數據 |
|||||||
|
環境溫度 |
18℃ |
環境濕度 |
35% |
||||
|
槳葉 |
油門 |
電壓（V） |
電流（A） |
功率 |
拉力 |
力效（g/w） |
電機溫度 |
|
JXF |
40% |
375 |
2.14 |
0.803 |
7.64 |
9.52 |
36 |
|
45% |
2.70 |
1.013 |
9.16 |
9.05 |
|||
|
50% |
3.40 |
1.275 |
10.87 |
8.53 |
|||
|
55% |
4.20 |
1.575 |
12.48 |
7.92 |
|||
|
60% |
5.20 |
1.950 |
14.50 |
7.44 |
|||
|
65% |
6.30 |
2.363 |
16.43 |
6.95 |
|||
|
70% |
7.60 |
2.850 |
18.69 |
6.56 |
|||
|
75% |
8.70 |
3.263 |
20.79 |
6.37 |
|||
|
80% |
10.20 |
3.825 |
23.37 |
6.11 |
|||
|
85% |
11.90 |
4.463 |
25.56 |
5.73 |
|||
|
90% |
13.70 |
5.138 |
28.23 |
5.49 |
|||
|
95% |
15.70 |
5.888 |
31.09 |
5.28 |
|||
|
100% |
16.60 |
6.225 |
32.14 |
5.16 |
|||
|
槳葉 |
油門 |
電壓（V） |
電流（A） |
功率 |
拉力 |
力效（g/w） |
電機溫升 |
|
JXF |
40% |
375 |
2.20 |
0.825 |
8.08 |
9.79 |
41 |
|
45% |
2.90 |
1.088 |
10.00 |
9.20 |
|||
|
50% |
3.60 |
1.350 |
11.60 |
8.59 |
|||
|
55% |
4.60 |
1.725 |
13.87 |
8.04 |
|||
|
60% |
5.70 |
2.138 |
16.04 |
7.50 |
|||
|
65% |
6.90 |
2.588 |
18.48 |
7.14 |
|||
|
70% |
8.40 |
3.150 |
21.01 |
6.67 |
|||
|
75% |
9.90 |
3.713 |
23.37 |
6.29 |
|||
|
80% |
11.40 |
4.275 |
25.94 |
6.07 |
|||
|
85% |
13.30 |
4.988 |
28.42 |
5.70 |
|||
|
90% |
15.40 |
5.775 |
31.66 |
5.48 |
|||
|
95% |
17.30 |
6.488 |
33.67 |
5.19 |
|||
|
100% |
18.70 |
7.013 |
35.48 |
5.06 |
|||
|
注意：電機溫度為滿油門下電機運行15min，轉子表面的溫度。 |
|||||||
|
|
|||||||
