BH-8030-D-C型共軸雙電機動力系統
關鍵詞:
所屬分類:
產品詳情
BH-8030-D-C型共軸雙電機動力系統采用8030高壓電機、FOC .10A高壓電調、電機座一體化集成設計，適配35mm直徑碳管，走線簡潔，外形美觀，安裝調試簡單快捷，搭配30X 10螺旋槳，建議單軸起飛重量7~10kg，單軸最大拉力24kg，動力更加強勁。嚴密的全天候防護和全方位監控性能，使得8030高壓共軸動力套裝在極端惡劣的氣候條件下，風雨無阻，實時監控，為無人機提供最智能最安全最可靠的動力輸出。
電機座與電調：
· 先進的控制理論：采用FOC控制算法、SVPWM驅動方式，與方波相比，電機運行更平穩，噪音低，加減速特性好，效率提升約10%;
· 在線監控：系統提供設備自檢及運行參數監控，包括電壓、電流、轉速、溫度、系統工作狀態、故障報警等;
· 完備的保護功能：軟件具備過壓、欠壓、軟硬件過流、軟件限流、過溫、缺相等保護功能;

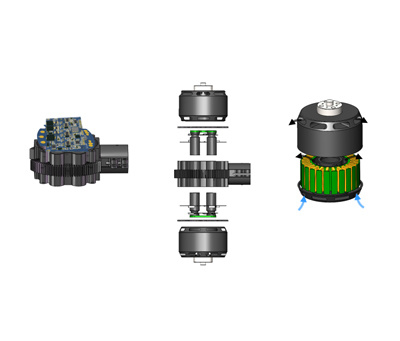

· 良好的熱設計：PCB板采用上下結構，高壓功率器件分布在底板上，并且底板使用鋁基板材料，更加有利于熱量直接傳導給電機座，充分利用槳葉產生的氣流，主動散熱;
· 電機、驅動器和電機座一體化集成設計：動力系統高度集中，易于安裝調試;
· 寬工作電壓：支持80~96S Lipo;
· 電磁兼容性設計：采用EMC模塊，滿足系統電磁兼容要求。
電機：
· 軸承壽命達1000h：采用新型自主專利結構、選用進口軸承;
· 高效率：高壓電機，驅動電流顯著降低，大幅度減少了電機銅損;
· 額定功率下溫升低：采用離心式的風冷結構，選用耐高溫特種漆包線和磁鐵;
· 嚴密防護：采用特殊工藝處理，防水防塵等級達IP55，同時具備防銹防腐蝕能力;
· 滿足三防要求。
技術參數
| 產品測試記錄表 | |||||||
|---|---|---|---|---|---|---|---|
| 產品組成 | 8030高壓電機兩個、FOC 10A高壓電調兩個、電機座一個 | ||||||
| 產品測試型號 | BH-8030-D-C | 報告編號 | |||||
| 產品基本數據 | |||||||
| 單軸起飛重量 | 7~10kg | 單軸最大拉力 | 26.51kg | ||||
| 引出線長度 | 750mm | 力效 | ≥8.1g/w@8.5kg | ||||
| 防水防塵等級 | IP55 | 使用環境溫度 | -40℃~+55℃ | ||||
| 重量（含引出線） | ≤2.7kg | 支持電壓 | DC300~400V | ||||
| 上、下槳距 | 185mm | 支持螺旋槳 | 29~32 | ||||
| 尺寸 | 137（長）×116（寬）×188（高）mm | ||||||
| 備注 | 出線規格、槳距、電機座機臂夾持件孔徑可根據客戶要求定制 | ||||||
| 電機 | |||||||
| KV值 | 13 | 重量（單個電機，含線） | 1000g | ||||
| 槽極結構 | 24N28P | 定子 | 8030 | ||||
| 電機尺寸 | Φ87.8×54.4mm | 軸徑 | 17mm | ||||
| 空載電流 | 0.3A | 電阻 | 0.9Ω | ||||
| 最大電流 | 8A | 最大功率 | 3kw | ||||
| 螺旋槳安裝孔位 | 4×M3 Φ20mm | ||||||
| 電調 | |||||||
| 驅動方式 | 弦波 | BEC | 無 | ||||
| 支持電壓 | DC300~400V | 持續電流 | 10A | ||||
| 最大電流（30S） | 15A | 油門行程范圍 | 1150~1950us | ||||
| 油門頻率范圍 | 50~400Hz | 重量（單個電調，含線） | 100g | ||||
| 負載測試數據 | |||||||
| 環境溫度℃ | 18 | 環境濕度 | 35% | ||||
| 槳葉 | PWM | 電壓（V） | 電流（A） | 功率 | 拉力 | 力效（g/w） | 電機溫升 （℃） |
| 豪 克 30×10 |
40% | 400 | 1.35 | 0.540 | 4.91 | 9.09 | 49 |
| 45% | 1.70 | 0.680 | 6.07 | 8.92 | |||
| 50% | 2.16 | 0.864 | 7.15 | 8.28 | |||
| 55% | 2.65 | 1.060 | 8.54 | 8.06 | |||
| 60% | 3.29 | 1.316 | 9.82 | 7.46 | |||
| 65% | 4.01 | 1.604 | 11.40 | 7.11 | |||
| 70% | 4.84 | 1.936 | 13.14 | 6.79 | |||
| 75% | 5.81 | 2.324 | 14.73 | 6.34 | |||
| 80% | 6.77 | 2.708 | 16.28 | 6.01 | |||
| 85% | 8.02 | 3.208 | 18.45 | 5.75 | |||
| 90% | 9.42 | 3.768 | 20.46 | 5.43 | |||
| 95% | 10.36 | 4.144 | 21.46 | 5.18 | |||
| 100% | 10.37 | 4.148 | 21.56 | 5.20 | |||
| 槳葉 | PWM | 電壓（V） | 電流（A） | 功率 | 拉力 | 力效（g/w） | 電機溫升 （℃） |
| 豪 克 32×9.6 |
40% | 400 | 1.70 | 0.680 | 6.07 | 8.92 | 61 |
| 45% | 2.20 | 0.880 | 7.43 | 8.45 | |||
| 50% | 2.70 | 1.080 | 8.90 | 8.24 | |||
| 55% | 3.40 | 1.360 | 10.47 | 7.70 | |||
| 60% | 4.30 | 1.720 | 12.03 | 7.00 | |||
| 65% | 5.20 | 2.080 | 13.89 | 6.68 | |||
| 70% | 6.30 | 2.520 | 15.95 | 6.33 | |||
| 75% | 7.40 | 2.960 | 17.80 | 6.01 | |||
| 80% | 8.90 | 3.560 | 20.05 | 5.63 | |||
| 85% | 10.50 | 4.200 | 22.40 | 5.33 | |||
| 90% | 12.50 | 5.000 | 24.36 | 4.87 | |||
| 95% | 13.70 | 5.480 | 25.63 | 4.68 | |||
| 100% | 14.20 | 5.680 | 26.51 | 4.67 | |||
| 注意：電機溫度為滿油門下電機運行15min，轉子表面的溫度。 | |||||||
工程圖
BH-8030-D-C型共軸雙電機動力系統
BH-8030-D-C型共軸雙電機動力系統采用8030高壓電機、FOC .10A高壓電調、電機座一體化集成設計，適配35mm直徑碳管，走線簡潔，外形美觀，安裝調試簡單快捷，搭配30X 10螺旋槳，建議單軸起飛重量7~10kg，單軸最大拉力24kg，動力更加強勁。
所屬分類：
高壓集成動力系統
關鍵詞:
產品描述
BH-8030-D-C型共軸雙電機動力系統采用8030高壓電機、FOC .10A高壓電調、電機座一體化集成設計，適配35mm直徑碳管，走線簡潔，外形美觀，安裝調試簡單快捷，搭配30X 10螺旋槳，建議單軸起飛重量7~10kg，單軸最大拉力24kg，動力更加強勁。嚴密的全天候防護和全方位監控性能，使得8030高壓共軸動力套裝在極端惡劣的氣候條件下，風雨無阻，實時監控，為無人機提供最智能最安全最可靠的動力輸出。
電機座與電調：
· 先進的控制理論：采用FOC控制算法、SVPWM驅動方式，與方波相比，電機運行更平穩，噪音低，加減速特性好，效率提升約10%;
· 在線監控：系統提供設備自檢及運行參數監控，包括電壓、電流、轉速、溫度、系統工作狀態、故障報警等;
· 完備的保護功能：軟件具備過壓、欠壓、軟硬件過流、軟件限流、過溫、缺相等保護功能;
· 良好的熱設計：PCB板采用上下結構，高壓功率器件分布在底板上，并且底板使用鋁基板材料，更加有利于熱量直接傳導給電機座，充分利用槳葉產生的氣流，主動散熱;
· 電機、驅動器和電機座一體化集成設計：動力系統高度集中，易于安裝調試;
· 寬工作電壓：支持80~96S Lipo;
· 電磁兼容性設計：采用EMC模塊，滿足系統電磁兼容要求。
電機：
· 軸承壽命達1000h：采用新型自主專利結構、選用進口軸承;
· 高效率：高壓電機，驅動電流顯著降低，大幅度減少了電機銅損;
· 額定功率下溫升低：采用離心式的風冷結構，選用耐高溫特種漆包線和磁鐵;
· 嚴密防護：采用特殊工藝處理，防水防塵等級達IP55，同時具備防銹防腐蝕能力;
· 滿足三防要求。
技術參數
| 產品測試記錄表 | |||||||
|---|---|---|---|---|---|---|---|
| 產品組成 | 8030高壓電機兩個、FOC 10A高壓電調兩個、電機座一個 | ||||||
| 產品測試型號 | BH-8030-D-C | 報告編號 | |||||
| 產品基本數據 | |||||||
| 單軸起飛重量 | 7~10kg | 單軸最大拉力 | 26.51kg | ||||
| 引出線長度 | 750mm | 力效 | ≥8.1g/w@8.5kg | ||||
| 防水防塵等級 | IP55 | 使用環境溫度 | -40℃~+55℃ | ||||
| 重量（含引出線） | ≤2.7kg | 支持電壓 | DC300~400V | ||||
| 上、下槳距 | 185mm | 支持螺旋槳 | 29~32 | ||||
| 尺寸 | 137（長）×116（寬）×188（高）mm | ||||||
| 備注 | 出線規格、槳距、電機座機臂夾持件孔徑可根據客戶要求定制 | ||||||
| 電機 | |||||||
| KV值 | 13 | 重量（單個電機，含線） | 1000g | ||||
| 槽極結構 | 24N28P | 定子 | 8030 | ||||
| 電機尺寸 | Φ87.8×54.4mm | 軸徑 | 17mm | ||||
| 空載電流 | 0.3A | 電阻 | 0.9Ω | ||||
| 最大電流 | 8A | 最大功率 | 3kw | ||||
| 螺旋槳安裝孔位 | 4×M3 Φ20mm | ||||||
| 電調 | |||||||
| 驅動方式 | 弦波 | BEC | 無 | ||||
| 支持電壓 | DC300~400V | 持續電流 | 10A | ||||
| 最大電流（30S） | 15A | 油門行程范圍 | 1150~1950us | ||||
| 油門頻率范圍 | 50~400Hz | 重量（單個電調，含線） | 100g | ||||
| 負載測試數據 | |||||||
| 環境溫度℃ | 18 | 環境濕度 | 35% | ||||
| 槳葉 | PWM | 電壓（V） | 電流（A） | 功率 | 拉力 | 力效（g/w） | 電機溫升 （℃） |
| 豪 克 30×10 |
40% | 400 | 1.35 | 0.540 | 4.91 | 9.09 | 49 |
| 45% | 1.70 | 0.680 | 6.07 | 8.92 | |||
| 50% | 2.16 | 0.864 | 7.15 | 8.28 | |||
| 55% | 2.65 | 1.060 | 8.54 | 8.06 | |||
| 60% | 3.29 | 1.316 | 9.82 | 7.46 | |||
| 65% | 4.01 | 1.604 | 11.40 | 7.11 | |||
| 70% | 4.84 | 1.936 | 13.14 | 6.79 | |||
| 75% | 5.81 | 2.324 | 14.73 | 6.34 | |||
| 80% | 6.77 | 2.708 | 16.28 | 6.01 | |||
| 85% | 8.02 | 3.208 | 18.45 | 5.75 | |||
| 90% | 9.42 | 3.768 | 20.46 | 5.43 | |||
| 95% | 10.36 | 4.144 | 21.46 | 5.18 | |||
| 100% | 10.37 | 4.148 | 21.56 | 5.20 | |||
| 槳葉 | PWM | 電壓（V） | 電流（A） | 功率 | 拉力 | 力效（g/w） | 電機溫升 （℃） |
| 豪 克 32×9.6 |
40% | 400 | 1.70 | 0.680 | 6.07 | 8.92 | 61 |
| 45% | 2.20 | 0.880 | 7.43 | 8.45 | |||
| 50% | 2.70 | 1.080 | 8.90 | 8.24 | |||
| 55% | 3.40 | 1.360 | 10.47 | 7.70 | |||
| 60% | 4.30 | 1.720 | 12.03 | 7.00 | |||
| 65% | 5.20 | 2.080 | 13.89 | 6.68 | |||
| 70% | 6.30 | 2.520 | 15.95 | 6.33 | |||
| 75% | 7.40 | 2.960 | 17.80 | 6.01 | |||
| 80% | 8.90 | 3.560 | 20.05 | 5.63 | |||
| 85% | 10.50 | 4.200 | 22.40 | 5.33 | |||
| 90% | 12.50 | 5.000 | 24.36 | 4.87 | |||
| 95% | 13.70 | 5.480 | 25.63 | 4.68 | |||
| 100% | 14.20 | 5.680 | 26.51 | 4.67 | |||
| 注意：電機溫度為滿油門下電機運行15min，轉子表面的溫度。 | |||||||
工程圖
