BH-8020-S-C型單軸動力系統
關鍵詞:
所屬分類:
產品詳情
專為單軸額定負載在4~6kg多旋翼研制的集成一體化、高壓FOC驅動、滿足三防、淋雨和電磁兼容要求的高效動力系統，適配30mm直徑碳纖維管，單軸最大拉力約1 4.95kg。整個系統安裝調試快捷便利，走線簡潔，造型美觀。搭配28X9.2螺旋槳，拉力5. 5kg時，力效可達9.0g/w。

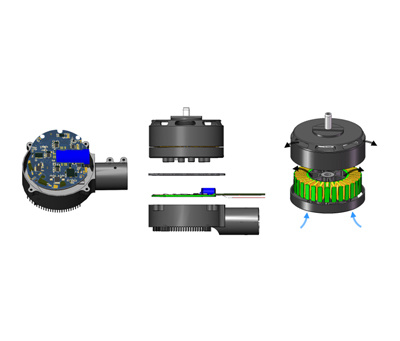

電機座與電調
· 先進的控制理論：采用FOC控制算法、SVPWM驅動方式，與方波相比，電機運行更平穩，噪音低，加減速特性好，效率提升約10%;
· 在線監控：系統提供設備自檢及運行參數監控，包括電壓、電流、轉速、溫度、系統工作狀態、故障報警等;
· 完備的保護功能：軟件具備過壓、欠壓、軟硬件過流、軟件限流、過溫、缺相等保護功能;
· 良好的熱設計：PCB板分為上下板，高低壓分離，采用共形結構，熱量主要集中在下板上，直接傳導給電機座，充分利用槳葉產生的氣流，主動散熱;
· 電機、驅動器和電機座一體化集成設計：動力系統高度集中，易于安裝調試;
· 寬工作電壓：支持80~96S Lipo;
· 電磁兼容性設計：采用EMC模塊，滿足系統電磁兼容要求。
電機
· 軸承壽命達1000h：采用新型自主專利結構、選用進口軸承;
· 高效率：高壓電機，驅動電流顯著降低，大幅度減少了電機銅損;
· 額定功率下溫升低：采用離心式的風冷結構，選用耐高溫特種漆包線和耐高溫磁鐵;
· 嚴密防護：采用特殊工藝處理，防水防塵等級達IP55，同時具備防銹防腐蝕能力;
· 滿足三防要求。
技術參數：
| 產品測試記錄表 | |||||||
|---|---|---|---|---|---|---|---|
| 產品組成 | 8020高壓電機、FOC 7A高壓電調、電機座各一個 | ||||||
| 產品測試型號 | BH-8020-S-C | 報告編號 | |||||
| 產品基本數據 | |||||||
| 單軸起飛重量 | 4~6kg | 單軸最大拉力 | 14.95kg | ||||
| 引出線長度 | 500mm | 力效（28吋） | ≥9g/w@5.5kg | ||||
| 防水防塵等級 | IP55 | 使用環境溫度 | -40℃~+55℃ | ||||
| 重量（含引出線） | ≤0.95kg | 支持電壓 | DC300~400V | ||||
| 支持螺旋槳 | 28~30 | ||||||
| 尺寸 | 129.7（長）×89.4（寬）×102（高）mm | ||||||
| 備注 | 出線規格、電機座機臂夾持件孔徑可根據客戶要求定制 | ||||||
| 電機 | |||||||
| KV值 | 13 | 重量（單個電機，含線） | 520g | ||||
| 槽極結構 | 30N32P | 定子 | 8020 | ||||
| 電機尺寸 | Φ87.8×49mm | 軸徑 | 8mm | ||||
| 空載電流 | 0.2A | 電阻 | 1.7Ω | ||||
| 最大電流 | 7A | 最大功率 | 2.8kw | ||||
| 螺旋槳安裝孔位 | 4×M3 Φ20mm | ||||||
| 電調 | |||||||
| 驅動方式 | 弦波 | BEC | 無 | ||||
| 支持電壓 | DC300~400V | 持續電流 | 4A | ||||
| 最大電流（30S） | 7A | 油門行程范圍 | 1150~1950us | ||||
| 油門頻率范圍 | 50~400Hz | 重量（單個電調，含線） | 90g | ||||
| 負載測試數據 | |||||||
| 環境溫度 | 18℃ | 環境濕度 | 35% | ||||
| 槳葉 | 油門 | 電壓（V） | 電流（A） | 功率 | 拉力 | 力效（g/w） | 電機溫升 （℃） |
| JXF 28×9.2 |
40% | 310 | 0.47 | 0.188 | 1.94 | 10.32 | 31 |
| 45% | 0.61 | 0.244 | 2.35 | 9.63 | |||
| 50% | 0.77 | 0.308 | 2.77 | 8.99 | |||
| 55% | 0.96 | 0.384 | 3.25 | 8.45 | |||
| 60% | 1.14 | 0.456 | 3.74 | 8.20 | |||
| 65% | 1.46 | 0.584 | 4.33 | 7.41 | |||
| 70% | 1.73 | 0.692 | 5.05 | 7.29 | |||
| 75% | 2.05 | 0.820 | 5.72 | 6.97 | |||
| 80% | 2.47 | 0.988 | 6.26 | 6.33 | |||
| 85% | 2.88 | 1.152 | 7.00 | 6.08 | |||
| 90% | 3.36 | 1.344 | 7.89 | 5.87 | |||
| 95% | 3.82 | 1.528 | 8.68 | 5.68 | |||
| 100% | 4.25 | 1.700 | 9.35 | 5.50 | |||
| 槳葉 | 油門 | 電壓（V） | 電流（A） | 功率 | 拉力 | 力效（g/w） | 電機溫升 （℃） |
| JXF 28×9.2 |
40% | 400 | 0.720 | 0.288 | 3.19 | 11.08 | 44 |
| 45% | 0.940 | 0.376 | 3.80 | 10.10 | |||
| 50% | 1.230 | 0.492 | 4.58 | 9.31 | |||
| 55% | 1.540 | 0.616 | 5.51 | 8.95 | |||
| 60% | 1.910 | 0.764 | 6.28 | 8.22 | |||
| 65% | 2.410 | 0.964 | 7.34 | 7.61 | |||
| 70% | 2.900 | 1.160 | 8.32 | 7.17 | |||
| 75% | 3.500 | 1.400 | 9.51 | 6.79 | |||
| 80% | 4.080 | 1.632 | 10.78 | 6.61 | |||
| 85% | 4.700 | 1.880 | 11.70 | 6.22 | |||
| 90% | 5.400 | 2.160 | 12.68 | 5.87 | |||
| 95% | 6.150 | 2.460 | 13.80 | 5.61 | |||
| 100% | 6.980 | 2.792 | 14.95 | 5.35 | |||
| 注意：電機溫度為滿油門下電機運行15min，轉子表面的溫度。 | |||||||
